Sonntag, 9. März 2025

Wieder eine Verbesserung in der WaS

Nach dem Umbau aus dem letzten Jahr in der Werkstatt haben wir uns nach weiterem Verbesserungspotential für unserer Werkstatt umgeschaut. Für unsere wöchentliche Arbeit gibt es zwar immer Wünsche, aber da wollten wir im Augenblick noch nicht ansetzten.

Seit mehreren Monaten wird an der Außenfassade der altehrwürdigen Anna-Schule gearbeitet in deren Kellerraum sich unsere Werkstatt befindet. Das komplette Gebäude ist eingerüstet und vor allem mit Folie abgehängt, bzw. mit festen Wänden abgeschlossen, damit keine Bauteile bei den Fassadenarbeiten auf den Schulhof fallen können. Das hat neben dem Lärm aber auch zur Folge, dass man kaum Frischluft in die Räume bekommt.

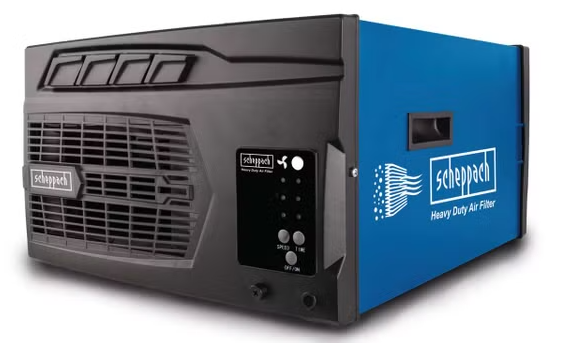

Luftreiniger Scheppach HDA-14 - Bildquelle: Scheppach

In Videos konnte man sehen, dass in Werkstätten Luftfilter an der Decke hängen, die die Luft im Raum mehrfach in der Stunde umwälzen und Staub ausfiltern. Es gibt verschiedene Hersteller und Verkaufskanäle. Im Prinzip ist es aber das gleiche Gerät, eventuell in unterschiedlicher Farbe. Jetzt hängt so ein ca. 120,00 Euro "teurer" Luftreiniger der Firma Scheppach - TYP HDA-14 - in unserer Werkstatt. Wir hatten noch einen Rabattcode über 10,00 Euro, so hat uns der Luftreiniger aus dem B-Waren-Shop von Scheppach nur 109,00 Euro gekostet. Wir konnten keinen Punkt finden, warum das Gerät B-Waren sein sollte, kann uns aber auch egal sein.

Der Luftfilter Scheppach HDA-14 in unserer Werkstatt

Dieser leise Luftreiniger wurde an einer Kabelbühne aufgehängt uns stört gar nicht. Was wir aber sofort gemerkt haben ist, dass die Luftqualität sich verbessert hat. Egal ob gesägt, geschliffen oder sonstige Arbeiten durchgeführt werden, es ist wesentlich angenehmer als früher. Leider sind wir erst jetzt auf so etwas gestoßen, sonst hätten wir so einen Luftreiniger schon früher angeschafft. Ein großes Dankeschön für die Unterstützung an Gundi Großmann von ENGAGIERT ÄLTER WERDEN.

Montag, 3. Februar 2025

Neujahrskaffee 2025

Am letzten Samstag ab ca. 15.00 Uhr fand in den Burtscheider Stuben - Begegnungsstätte der AWO Aachen-Burtscheid - der Neujahrskaffee der beiden Aachener Seniorenwerkstätten statt. Neben Werkstatt-Mitgliedern der Werkstatt aktiver Seniorinnen und Senioren und der AWO Hobbywerkstatt konnten wir auch die Partner bzw. Partnerinnen/Ehefrauen und den Vorsitzenden der AWO Aachen-Burtscheid Willy Kneisel nebst Gattin zu diesem gemütlichen Beisammensein begrüßen. Bei strahlendem Sonnenschein und herrlich kaltem Winterwetter hatten alle angemeldeten den Weg zu dieser Veranstaltung gefunden.

Neujahrskaffee 2025 - Burtscheider Stuben - 01.02.2025

Auch wenn einige Werkstattmitglieder verhindert waren, trafen wir uns mit 17 Personen. Sehr gefreut hat uns, dass zwei Damen, deren Partner/Ehemänner früher zu den Werkstätten gehörten, der Einladung wieder gefolgt sind.

Neujahrskaffee 2025 - Burtscheider Stuben - 01.02.2025

Bei Kaffee, Kuchen, alkoholfreien Getränken und hinterher ein paar Gläschen Sekt entwickelten sich interessante Gespräche. Da es für die Teilnehmer der Werkstatt aktiver Seniorinnen und Senioren der erste Besuch in Burtscheid war, gab es natürlich auch noch einen kleinen Werkstatt-Rundgang in der AWO Hobbywerkstatt, die hier beheimatet ist.

Gegen 17.30/18,00 Uhr klang dann die Veranstaltung aus.

Mein herzlicher Dank gilt den beiden Damen - Christa und Annemarie - die für den reibungslosen Ablauf gesorgt haben und sich um u.a. um Deko und die Arbeit in der Küche gekümmert haben. Ein weiter Dank gilt den Spendern von Kuchen und Getränken.

Wir freuen uns schon auf das nächste Treffen.

Für Werkstatt aktiver Seniorinnen und Senioren

Rudi

Donnerstag, 9. Januar 2025

Neues Ereignis stehen vor der Tür!

Was inzwischen zu einer kleinen Tradition geworden ist, wird diesmal am 01. Februar in die nächste Rund gegen - der "Neujahrskaffee" der Aachener Seniorenwerkstätten der "Werkstatt aktiver Seniorinnen und Senioren" (WaS) und der "AWO Hobbywerkstatt - AC-Burtscheid".

Neujahrskaffee 2024  im Wohnprojekt proSUN e.V.

Als wir im Jahre 2018 mal das kleine Treffen der Werkstattmitglieder mit Partner/Partnerinnen am Anfrag des neunen Jahres ins Leben gerufen haben, war nicht klar, ob das angenommen wird. Alle damaligen Aktive und der ehemalige Initiator der Gruppe - Dieter Salge im grünen Pullover rechts (verstorben März 2024) - waren zum großen Teil mit Partnerinnen anwesend.

1. Neujahrskaffee 2018 - rechts im Bild Dieter Salge - der erst Werkstattleiter

Diese Art Feier im Bereich der Jahreswechsel hat es früher wohl auch schon mal als Weihnachtsfeier der Werkstatt aktiver Senioren gegeben hat, war aber über Jahre nicht mehr organisiert worden. Das wollten wir ändern. Es hat sich rausgestellt, dass es inzwischen ein schöner Termin im Jahresreigen ist, auf den sich alle freuen.

Kaffee und Kuchen - ein fester Bestandteil der Treffen - Archiv: D. Salge

Auch an anderer Stelle ließ man es "krachen" - Archiv: D. Salge - recht im Bild

Inzwischen ist die Veranstaltung etwas größer geworden, da es Überschneidungen mit der  Seniorenwerkstatt der AWO AC-Burtscheid gibt, in der sowohl Udo als auch ich auch tätig sind. Unsere Gruppe der WaS hast sich in den letzen Jahren auf 10 Personen vergrößert, auch wenn nicht immer alle am Mittwochnachmittag in die Werkstatt kommen. Aber in der Regel sind 4 - 6 Personen beiderlei Geschlechts anwesend. Da nur begrenzt Raum zur Verfügung steht, kann die Werkstatt auch nicht mehr verkraften.

Durchschnittliche Teilnehmerzahl in den letzten Jahren

Da sowohl die Verantwortlichen von Engagiert älter Werden, der AWO, Ehemalige und Partner/innen von ehemaligen Werkstattteilnehmer/innen einladen werden, ist die Gruppe inzwischen auf ca. 30 Personen angewachsen, wenn alle können.

Dankenswerterweise wurde für dieses Jahr unsere Anfrage bei den Burtscheider Stuben den Neujahrskaffee dort durchzuführen, wohlwollende aufgenommen und genehmigt, da ja auch die AWO Hobbywerkstatt dort beheimatet ist. Wir freuen  uns auf das Treffen.

Für die WaS

Rudi




Donnerstag, 21. November 2024

Arbeiten für die Annaschule

Schul-Werkbänke werden renoviert

Zurzeit sind wir auch damit beschäftigt, im angrenzenden Schulwerkraum die Werktische zu "renovieren". Sie müssen abgeschliffen und neu geölt werden. Wir machen je Woche zwei Stück und hoffen, in diesem Jahr noch alles fertig zu stellen. Die Hälfte ist bereits geschafft.

Vorher - Nachher - Vergleich

Auch wenn man die Tische nur mit Abschleifen nicht mehr wie neu bekommt, aber die über Jahre gesammelten Farbreste und Nägel auf der Tischplatte sind weg und neue können nicht so schnell eindringen. Zum Abschleifen kamen ein Bandschleifer der Firma Bosch, der schon lange in der Werkstatt ist und ein neuer Exzenterschleifer der Firma Fanztool, den wir in diesem Jahre neu angeschafft haben zum Einsatz. Vielleicht nutzt man in Zukunft etwa Papier als Unterlage, damit die Tische länger "schick" bleiben. Eigentlich hätte man die zum Teil verzogenen Platten komplett neu hobeln und aufbauen müssen, was aber einen riesen Aufwand bedeutet hätte, der nicht zu leisten ist.

Update Mitte Dezember 2024

Nachdem alle neu Schulwerktische erledigt waren, haben wir uns auch noch die drei Schulhobelbänke vorgenommenen, Es ist schon immer erstaunlich, was Schleifen und der Auftrag von Arbeitsplattenöl - in diesem Fall wieder Leinöl-Firnis der Firma OLI-NATURA - ausmacht.

Alle Werktische sind fertig

Schulhobelbänke in der Bearbeitung - vorne schon geölt - hinten nach dem Schleifen

Im neuen Jahr ist die letzte Hobelbank dran, wenn alle dort lagernde Keramikarbeiten verlagert wurden.


Werkstattumbau - abgeschlossen

Auch wenn noch ein paar Ecken in der Werkstatt noch einmal Beachtung erfahren müssen, so können wir den Umbau und die Neugestaltung bzw. Erneuerung als Abgeschlossen betrachten können.

Die Maschinen stehen auf einem sinnvolleren Platz, die Arbeit an 6 Werkbänken ist im Normalfall möglich und die Vorräte und Handmaschinen haben im neuen großen Schiebetürenschrank ihren Platz gefunden.

Durch eine Spende des Schraubenhersteller Eurotec, haben wir einen Schraubenvorrat, der für die nächsten Jahre keinen Wunsch offen lässt. Hier auch noch mal einen herzlichen Dank an die Firma Eurotec.

Hier nur Bilder, die unserer Werkstatt zeigen;
Drechselbereich - Schauberstation
Vorratsschrank-Bohrmaschine - Maschinenbereich
Drechselbereich - Tisch-Bohrmaschine
Schleifstationen-Dekupiersägen - Maschinenbereich

Demnächst werden wir uns noch den unschönen Bereich rund um das Waschbecken uns unser "Tee-/Kaffee-Küche" vornehmen. Wir sind auf der Suche nach anderen Küchenmöbeln, die wir dann an unser Bedürfnisse noch anpassen müssen, da der Bereich nicht so groß ist. und das alte Waschbecken zum Gebäude gehört.

Tee-/Kaffee-Küche - Werkzeugschrank und Schleifmaschine

Aber wir haben ja noch Material vom zweiten Kleiderschrank, den wir vor ein paar Monaten bekommen haben. Es könnte auch sein, dass wir daraus neue Möbel bauen, um die alten zu ersetzen.

Dienstag, 15. Oktober 2024

 PIHER T-Track Quick Zwinge mit Matchfit kombinieren - geht das?

Ich nutze seit einiger Zeit in unserer Seniorenwerkstatt eine Aufsatzwerkbank mit Klemmeinrichtungen, die für das Matchfit-System der amerikanischen Firma Microjig ausgelegt ist. Hierzu habe ich die entsprechenden Originalzwingen und Nutsteine. Darüberhinaus habe ich im Laufe der Zeit noch andere Nutsteine und Drehknöpfe kreiert und als 3D-Druck für spezielle Aufgaben hergestellt. Es ist ein sehr variables System, das wir auch an einer Ständerbohrmaschine und einem Schiebeschlitten der Kreissäge nutzen.

Aufsatzwerkbank mit dem Matchfit-System

Bei diesem System werden schwalbenschwanzförmige Nuten in eine Platte mit einem speziellen Fräser gefräst, in der dann Schraubzwingen oder andere entsprechende Gegenstück eingeschoben werden können, um etwas festzuspannen.

Bildquelle: Microjig Matchfit

Seit kurzem gibt es neben den Schraubzwingen zum System auch Einhandklemmen mit Ratschen zum feststellen - aber leider zurzeit nur in der USA.

Ich habe mich gefragt, was gibt es bezahlbares in Deutschland, dass einem das Einspannen leichter macht, ohne an einer Kurbel zu drehen. Ich habe über den Ersatz des Kopf einen Einhandzwinge durch ein 3D-Druckteil nachgedacht, bzw. so etwas mal gedruckt. Die ersten Versuche waren ernüchternd. Es entstehen bei Zwingen schon bei geringem Spannen so große Kräfte, dass man vielleicht eine Führungsschiene festlegen kann, aber das Zwingen eines Werkstücks auf der Werkbank war nicht möglich ohne dass das 3D-Druckteil mit dem von mir verwendeten Filament sofort gebrochen ist. Es gibt vielleicht Filament, die solche Kräfte aushalten kann, aber dieses stehen mir nicht zur Verfügung bzw. mein 3D-Drucker kann dieses Filament nicht verarbeiten.

Jetzt habe ich von der Firma PIHER die T-Track-Quick Einhandzwingen  bei Maschinenhandel Meyer auf der Internetseite entdeckt. Diese Einhandzwinge  ist eigentlich für Führungsschienen von Tauchsägen gedacht. Aber auch die Verwendung in Alu C Profil ist möglich. Dank einem glücklichen Umstand liegen uns in der Seniorenwerkstatt seit letzte Woche zwei Paar dieser PIHER T-Track-Quick Einhandzwinge vor.

 T-Track-Quick Einhandzwinge von PIHER - 150 mm lang

Der erste Versuch sie in meinem Aufsatzwerkbank zu verwenden, war ernüchternd, die Nuten zu eng.

PIHER - passt so nicht

Die Nut ist am Fuß 12,7 mm weit  (siehe Foto oben) und die Schrägen von jeweils 14 Grad engen natürlich die durchaus sehr flache Zwinge fest, da das Metall rechteckig ist. Irgendwo habe ich aber schon einmal ein Veränderung an solchen Zwingen gesehen, so dass sie in die Schwalbenschwanznuten passt. Kurz nach gemessen, mal mit der Flex an jeder Seite 0,5 mm entfernt und eine leichte Schräge angebracht, das reichte. So wenig wie nötig, aber so viel wie notwendig wurde entfernt. Ein paar Striche mit der Feile um eine saubere Oberfläche zu bekommen und den nächste Test war erfolgreich.

Leichter Veränderungen lösen das Problem

Jetzt fluschen die Klemme in die Nut und kann an jede Position auf der Platte geschoben werden.

Klemmen auf der Werkbank im Matchfit-System

Der positive Nebeneffekt ist, dass eigentlich "nichts" verändert wurden, sondern die Klemme nach wie vor ihre eigentliche Verwendung nachgehen kann. Der Einsatz an einem Standard Alu C Profil für M8 Muttern und an der Sägeschiene für die Tauchsäge sind weiter uneingeschränkt möglich.

Probeweiser Einsatz an ein Alu C Profil

Es ist eine tolle Ergänzung für unsere Seniorenwerkstatt und eine preiswerte noch dazu. Manchmal muss man etwas, was eigentlich nicht geht versuchen um herauszufinden, dass es doch geht.

Fazit: Ja, es gibt auch von anderen Anbietern so etwas ähnliches. Wenn man sich die Einhandzwinge auf der USA-Internetseite von Mircojig Matchfit ansieht, könnte man glauben, die beiden Zwingen kommen aus der gleichen "Schmiede" und der Kunststoff ist nur in eine anderen Farbtopf gefallen.

PIHER - Microjig - Vergleich - Bildquelle: Hersteller Internetseite

Also bin ich froh, diese kleine Veränderung gemacht zu haben und kann die PIHER-Zwingen nur empfehlen. Inzwischen habe ich gesehen, dass es sie Matchfit Grr Klemme auch bei einem großen Anbieter in Deutschland zu kaufen gibt, aber dies zu einem deutlich höheren Preis. War also nicht ein wenig feilen will, ist das Original natürlich die erste Wahl.

Wenn ich das richtig auf der internationalen Seite von Microjig gesehen habe, gibt es jetzt in der USA eine Ratschenzwinge, aber die habe ich in Europa noch nicht im Angebot gesehen. Der Preis liegt in der USA bei über 45.00 Dollar pro Stück.

Samstag, 5. Oktober 2024

Letzte Ecke auch mal in Augenschein genommen

Nachdem wir uns in der vergangenen Zeit im Uhrzeigersinn bereits die meisten Ecken der Werkstatt aufgeräumt haben, war jetzt noch die letzte Teilwand und die dortige Regal-Nische dran. Hier stießen wir angefangen "Projekte" aus dem vorigen Jahrhundert, die auch schon aus der Zeit gefallen waren. Unter anderem kamen halbfertige Weihnachts-Tabletts, ein angefangener Leiterwagen und viele, viele leere Tüten zum Vorschein, als wir das zum Teil mit Holzplatten zugestellte Regal "freigelegt" hatten.

Auch von diesen Teilen haben wir uns zum größten Teil getrennt, Anderes wurde wieder verpackt und wartet auf Weiterverarbeitung. Irgendjemand in der Vergangenheit hatte man wohl einen Draht zu einer Firma, die Plastiktüten über hatte. Auch fanden wir dort im Regal etliche weiße Leinenbetttücher, die man als Unterlage bzw. auch als Putzlappen brauchen kann.

Aber in den Wochen des Umbau's und des Aufräumen kamen aber auch etliches Neues dazu. Wir konnten zu einem Sonderpreis einen Exzenterschleifer der Firma Fanztool und eine Tauchsäge der Firma Walter erwerben.

Als wir vor einiger Zeit beim Maschinenhandel Meyer Absperrschieber für unserer Absaugung gekauft haben, kam von dort auf Anfrage die Zusage, dass wir uns in der Zukunft melden dürften, wenn wir konkret etwas für unserer Werkstatt brauchen. Jetzt war es soweit.

Da wir u.a. eine Sägeschiene für die Tauchsäge, aber keine vernünftigen Einhandklemmen in der Werkstatt hatten, habe ich den Maschinenhandel Meyer angeschrieben. Ein paar Tage später hatte ich zwei Paar T-Track Quick Klemmen von PIHER hier für unsere Werkstatt vorliegen. An dieser Stelle meinen herzlichen Dank im Namen unserer Teilnehmerinnen und Teilnehmer der WaS - Aachen.


T-Track Einhandzwingen von PIHER

Zukunftsaussichten:

Diese Klemmen werden auch noch an anderer Stelle Einsatz finden, denn wir wollen für eine Werkbank einen Aufsatz bauen. Dieser Aufsatz soll ein 96 mm Lochraster mit 20 mm Löchern zum Klemmen von Werkstücken bekommen. Für eine Frässchablone gibt es schon eine Skizze zum Fräsen der Löcher, die dem Modell von Woodpeckers bzw 3x3Custom - Tamar nachempfunden wurde. Die Größe der z.Z. 22 mm großen 9 Löcher muss noch an den Kopierring bzw. dem genutzten Fräser angepasst werden, da dieses noch nicht feststeht.

Jetzt suchen wir nur einer Möglichkeit, so eine Schablone genau herstellen zu lassen, da diese hochpräzise sein muss, was am besten eine CNC-Fräse erledigen kann. Aber das sollte in Aachen ja kein Problem sein, sondern ist nur eine Herausforderung. Als Material sollte eine 8 oder 10mm Plexiglasplatte dienen.

Eine Skizze für seinen Aufsatz gibt es auch schon. Mal sehen, wann es denn zur Realisierung kommt. Für dieses Projekt müssen wir neues Material kaufen, da wir das nicht mit unserem gesammelten Holz machen können.


Onshape-Zeichnung eine Frässchablone nach Muster von 3x3Custom - Tamar

UPDATE vom 17.10.2024

Was vor eine paar Wochen eine Spinnerei war, die irgendwann mal realisiert werden sollte, ist jetzt eine Schablone aus ca. 8,5mm dickem Buchen-Multiplex geworden. Mein Nachbar Wolfgang G. hatte zwar vor einiger Zeit mal erwähnt, dass er eine CNC-Fräse gebaut hat, aber erst jetzt habe ich ihn mal gefragt, ob ich mir das mal ansehen und denn vielleicht auch noch eine Zeichnung mitbringen könnte, die ich gerne gefräst hätte.

Dies ist jetzt realisiert und ich bin begeistert von dieser selbst gebauten CNC-Fräse. Auch wenn der Start zum Fräse etwas holprig war, da die stl-Datei aus OnShape nicht auf Anhieb in dem genutzten Fräsprogramm Estlcam eingebunden wurde, aber irgendwann klappte es doch und das Ergebnis hat mich begeistert. Ich hatte nur beim exportieren, das gleiche gemacht wie beim 3D-Durck.

Als Wolfgang aber eher per Zufall mal auf die Oberfläche der Skizze geklickt hatten, stand auch die Export-Option "Als DFX/DWG exportieren" zur Verfügung. Danach ging alles wie von Zauberhand. Noch ein Parameter einstellen - Nullpunkt definieren, Materialstärke und Fräserdurchmesser einstellen, Innen fräsen definieren - und schon konnte der 3 mm Fräser, der in einem alten Bosch POF500 eingespannt war, loslegen. Nach ca. 9 Minuten waren alle Löscher exakt gefräst.

Fräseschablone aus Buchen-Multiplex

Der Dank geht an Wolfgang, der mir diesen Einblick ermöglicht und sein Zeit geopfert hat.

--------------------------------------------------------------------------------------------------------------

Aussichten:

Irgendwann werden wir dann den unten beschriebene Werktisch bauen, aber das ist dann wieder Zukunfstmusik.

Werkbank - modular aufgebaut - mit 96 mm Lochraster und 20 mm Löcher

So ein Werkbank-Aufsatz hat mehrere Vorteile. Zum einen biete er ein höhere Arbeitshöhe für größere Personen, zum Anderen ist er auch einfach zu verlagern um z.B. ihn auf Arbeitsböcken zu nutzen, da er aus zwei Teile besteht, die zusammengeschraubt werden können ist er leicht zu transportieren.

Das Grundprinzip wurde vor über 13 Jahren wohl von Ron Paulk auf seinem YouTube-Kanal unter dem Titel "The Ultimate Carpenter's Work Bench" vorgestellt. Über die Jahre gab es viele Ergänzungen und Verbesserungen, die man sich auf dem Kanal von Ron Paulk anschauen kann. Hier gibt es auch die Pläne zum Nachbau auch in mm-Angaben und nicht wie in den USA üblich in Inch.

Hier kommt noch eine andere Überlegung ins Spiel: Hat man genügend Platz, könnte diese Werkbank auf einem höhenverstellbaren Gestell stehen, das auch noch fahrbar ist. Irgendwo habe ich mal gesehen, das jemand das Untergestell eines ausgemusterten Krankenhausbettes genutzt hat, bei dem alles, was nicht unbedingt gebraucht wird, abgebaut/abgeflext wurde. Vielleicht ist das auch eine Option - mal sehen.

Aber das Projekt ist Zukunftsmusik und wartet geduldig auf Umsetzung.

Für die WaS

Rudi
